Productdetails:
|
| naam: | Minigraafwerktuig Lang Bereik | Certificering: | ISO,CE |
|---|---|---|---|
| Totale lengte: | 18m | Materiaal: | Staal |
| Garantie: | 6 maanden | ||
| Hoog licht: | de stok van de graafwerktuigboom,snak bereikgehechtheid |
||

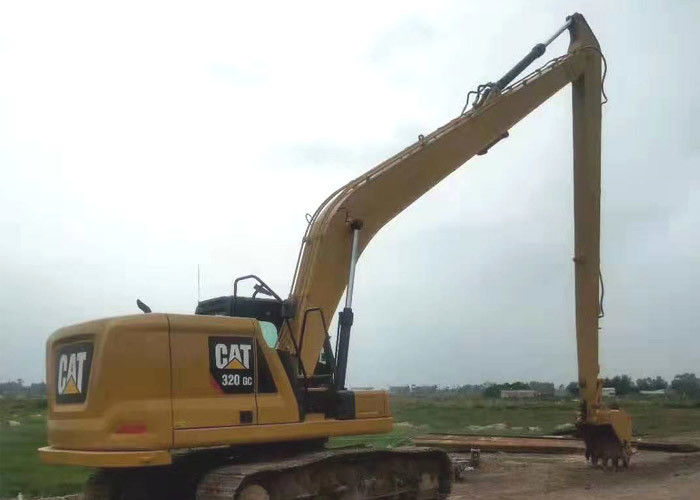

De Mini het Graafwerktuig Lange Bereik van /320C-Uitbreiding van de Graafwerktuigstok
De minieigenschappen van het Graafwerktuig Lange Bereik:
1. Toepasselijk voor al merk en het model van graafwerktuig.
2. De standaardlevering omvat: emmer, aaneenschakeling, emmercilinder, 4oil-pijp/slang, 6pins, smerend systeem
3. Velen verschillend materiaal zoals Q345B, Q690D, Weldox zijn facultatief om voor uw toepassing aan te passen.
4. De grote boom kan twee verbonden PCs zijn om het in container fittable te maken om het verschepen kosten te besparen.
5. Al naad is 45 die graad vóór lassen wordt verminderd.
6. Halfjaarlijkse garantie
7. Sommige delen kunnen worden geconsolideerd gebruikend dikkere plaat of overlappend een andere plaat voor op zwaar werk berekende toepassing.
8. De boomcilinder en de wapencilinder kunnen ook worden geleverd als de klant wil.
9. De extra pijpleiding kan aan kostuum aan één of andere extra toepassing worden toegevoegd.
De minispecificatie van het Graafwerktuig Lange Bereik:
| Graafwerktuigtonnage | T | 20~25T | 30~36T | 40~47T | ||||
| Totale lengte | mm | 15400 | 18000 | 20000 | 22000 | 20000 | 22000 | 24000 |
| Maximum workrange | mm | 15000 | 17300 | 19200 | 21020 | 19200 | 21020 | 23020 |
| Maximum besnoeiingsdiepte | mm | 10300 | 12100 | 14000 | 15410 | 14000 | 15410 | 16410 |
| Maximum besnoeiingsdiepte bij verticale muur | mm | 9400 | 11200 | 13100 | 15520 | 13100 | 14520 | 15520 |
| Maximum besnoeiingshoogte | mm | 12800 | 15300 | 16600 | 17170 | 15600 | 16170 | 17170 |
| Maximum het leegmaken hoogte | mm | 10200 | 12200 | 13500 | 14830 | 13700 | 14920 | 15630 |
| Min roteren straal | mm | 4720 | 5100 | 6200 | 6200 | 6200 | 7740 | 7740 |
| Boomlengte | mm | 8600 | 9900 | 11000 | 12500 | 11000 | 12000 | 13000 |
| Stoklengte | mm | 6800 | 8100 | 9000 | 10500 | 9000 | 10000 | 11000 |
| Kracht van de stok de maximum besnoeiing (ISO) | KN | 82 | 115 | 94 | 78 | 167 | 138 | 109 |
| Kracht van de emmer de maximum besnoeiing (ISO) | KN | 151 | 151 | 151 | 151 | 151 | 151 | 151 |
| Emmercapaciteit | m3 | 0,5 | 0,9 | 0,7 | 0,5 | 1.0 | 0,8 | 0,6 |
| De emmer roteert graad | gr. | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Het vouwen van lengte | mm | 12600 | 14300 | 15300 | 16960 | 15300 | 16960 | 17960 |
| Het vouwen van hoogte | mm | 3340 | 3545 | 3570 | 3670 | 3670 | 3670 | 3670 |
| Extra Tegengewicht | T | 0 | 0 | 3 | 3.5 | 2 | 3 | 3.5 |
Boven parameter is onze standaardparameters, als u speciaal ontwerp nodig hebt, wij kan voor u aanpassen.
CONTACT de V.S. voor nadere informatie nu
|
RSBM-EMMERS
|
||||
|
Punt
|
Materiaal
|
Delen
|
Configuratie&capability
|
Geschikte Modellen
|
|
Standard/HD Emmer
|
Q345B
|
Adapter, Tanden, Zijsnijder
|
Standaardplaatdikte zoals de originele fabriek, binnenlandse hoogte - de plaat van de kwaliteitstand.
|
Voor graafwerktuig 5-30T.
CAT307 312 320, R55 R210 PC200 PC220 EX120 EX200 EC160
|
|
Op zwaar werk berekende Emmer
|
Q345B
Q460B
|
Adapter, Tanden, Zijsnijder, beschermer |
Dikkere plaat, binnenlandse hoogte - de plaat van de kwaliteitstand die de gebruikende tijd kan uitbreiden
|
VOOR 19-60T-graafwerktuig. Zoals: KAT 320 325 330 345 PC200 220 300 350 450 600 ZX 200 300 400 450 R225 265 305 335 375 SK200 210 250 350 460 EC210 240 290 360 700 ENZ.
|
|
NM400
Q4600
Q345B
|
Adapter, Tanden, Zijsnijder, beschermer |
De adapterplaat en de zijplaat worden gemaakt van Chinese materiële NM400, binnenlands hoog materiaal - de plaat van de kwaliteitstand, zodat het zich tegen het malen en het buigen kan verzetten
|
||
|
Rotsemmer
|
NM500
NM400 Q345B
|
Adapter, Tanden die, Zijsnijder, beschermer, blok dragen |
De geconsolideerde plaat op de bodem, verbetert de dikte van zijplaat, en installeert beschermende raad, zodat het zich efficiënt tegen het malen en het buigen kan verzetten.
|
VOOR graafwerktuig 20-100T. Zoals: KAT 320 325 330 345 PC200 220 300 350 450 600 800 1250 ZX 200 300 400 870 1200 SK200 210 250 350 460 EC210 240 290 360 700 ENZ. |
